Máy in UV hoạt động như thế nào? Nguyên lý hoạt động

Máy in UV gồm những bộ phận nào?

Máy in UV hoạt động nhờ sự phối hợp của 4 bộ phận chính. Mỗi bộ phận có vai trò riêng nhưng phải làm việc đồng bộ với nhau.

Đầu phun mực UV: là bộ phận quan trọng nhất, chịu trách nhiệm phun hạt mực nhỏ lên vật liệu theo tọa độ chính xác. Máy in UV hiện đại thường có 4-8 kênh màu, bao gồm CMYK cơ bản, màu trắng, và varnish để tạo hiệu ứng nổi hoặc bóng.

Hệ thống đèn UV: gắn ngay sau đầu phun, có nhiệm vụ chiếu tia cực tím xuống mực vừa được phun để làm khô ngay lập tức.

Bàn in điều chỉnh cao độ: giúp kiểm soát khoảng cách giữa đầu phun và bề mặt vật liệu. Khoảng cách này thường được giữ ở mức 1-3 mm để tránh va chạm và đảm bảo mực không bị nhòe.

Cuối cùng là hệ thống điều khiển: là bộ não của máy, quản lý tốc độ di chuyển, công suất đèn UV, và dòng chảy của mực.

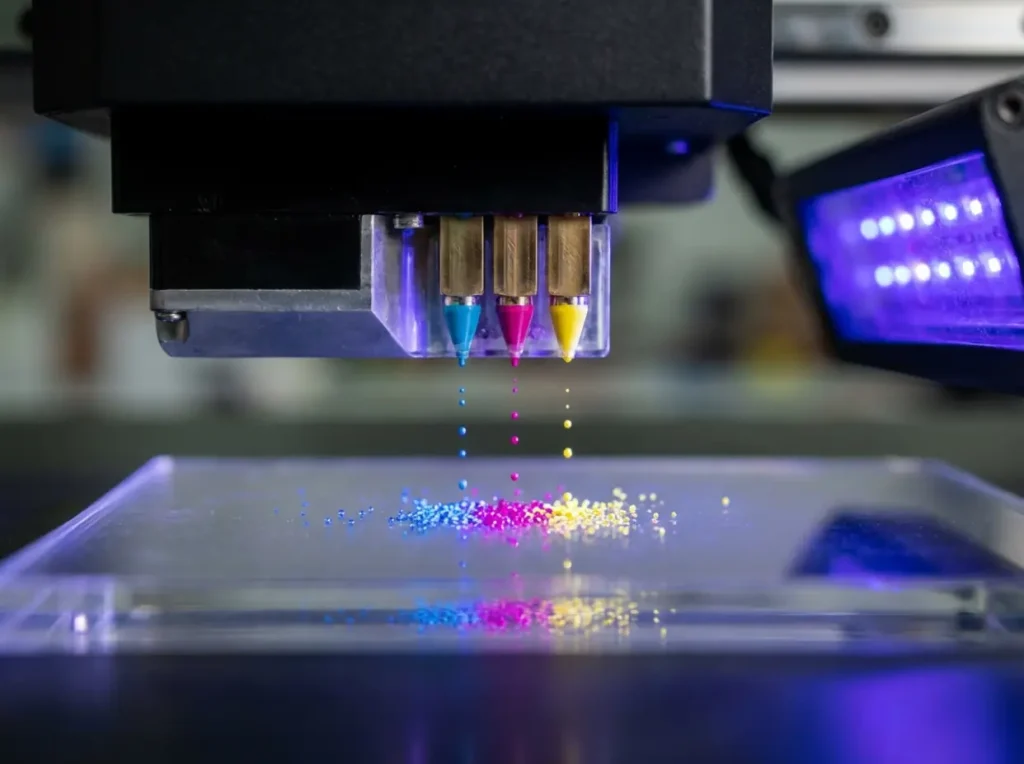

Sự phối hợp giữa đầu phun và đèn UV chính là cốt lõi tạo nên sự khác biệt của công nghệ in UV. Đầu phun vừa di chuyển vừa phun mực, đèn UV di chuyển song song ngay phía sau để làm khô tức thì.

Mực UV khác mực thường ở điểm nào?

Mực UV có thành phần và cơ chế hoạt động hoàn toàn khác mực thường. Thành phần chính của mực UV bao gồm 50-70% là monomer, oligomer và photoinitiator – những chất tham gia phản ứng hóa học khi gặp tia UV.

Mực thường khô bằng cách bay hơi dung môi, quá trình này mất từ vài giờ đến vài ngày tùy điều kiện nhiệt độ và độ ẩm. Ngược lại, mực UV khô nhờ phản ứng quang trùng hợp – phản ứng hóa học xảy ra ngay khi tia UV chiếu vào. Photoinitiator trong mực sẽ kích hoạt, liên kết các phân tử monomer và oligomer lại với nhau, tạo thành lớp polymer cứng trong vài giây.

Nhờ cơ chế này, mực UV không cần thấm vào bên trong vật liệu mà chỉ cần bám lên bề mặt. Điều này giúp in UV có thể in trên rất nhiều bề mặt khó như kính, kim loại, nhựa cứng – những chất liệu mà mực thường không thể bám dính. Mực UV cũng phát thải VOC thấp hơn 60-80% so với mực dung môi, thân thiện với môi trường hơn.

Nếu ví mực thường như nước thấm vào giấy, thì mực UV giống như keo dán lên bề mặt – bám chắc và không thấm vào bên trong.

Quy trình in UV diễn ra như thế nào?

Quy trình in UV gồm 4 bước chính diễn ra liên tục và đồng bộ với nhau. Mỗi bước đều quan trọng để tạo ra bản in chất lượng cao.

Bước 1: Chuẩn bị file và vật liệu

File thiết kế được xử lý và chuyển thành tín hiệu điều khiển cho đầu phun. Vật liệu in được đặt lên bàn in, bàn in tự động điều chỉnh cao độ để giữ khoảng cách chuẩn 1-3 mm giữa đầu phun và bề mặt.

Bước 2: Đầu phun di chuyển và phun mực

Đầu phun di chuyển theo hàng ngang hoặc dọc trên bề mặt vật liệu, phun ra hàng triệu hạt mực nhỏ theo đúng tọa độ được lập trình. Mỗi hạt mực có kích thước vài picoliter, được phun ra với độ chính xác cao để tạo nên hình ảnh có độ phân giải 1440-2880 DPI.

Bước 3: Đèn UV chiếu ngay sau đầu phun

Ngay khi mực vừa được phun lên bề mặt, đèn UV (LED hoặc thủy ngân) gắn phía sau đầu phun sẽ chiếu xuống, kích hoạt phản ứng quang trùng hợp. Quá trình này xảy ra trong 5-10 giây.

Bước 4: Mực chuyển từ lỏng sang rắn

Dưới tác dụng của tia UV, mực biến đổi từ dạng lỏng thành lớp polymer cứng, bám chắc lên bề mặt. Thông thường chỉ cần 1-2 lần sấy là đủ để làm khô hoàn toàn, bản in có thể lấy ra và sử dụng ngay.

Toàn bộ quy trình này diễn ra liên tục và nhanh chóng. Một tấm mica kích thước A3 có thể hoàn thành trong vài phút.

Tại sao mực UV khô ngay được?

Mực UV khô ngay nhờ phản ứng quang trùng hợp – một phản ứng hóa học đặc biệt xảy ra khi tia UV chiếu vào. Quá trình này khác hoàn toàn với cách khô thông thường của mực in.

Khi tia UV chiếu xuống, năng lượng ánh sáng sẽ kích hoạt photoinitiator trong mực. Chất này đóng vai trò như công tắc bật phản ứng, tạo ra các gốc tự do có hoạt tính cao. Các gốc tự do này nhanh chóng liên kết với các phân tử monomer và oligomer xung quanh, tạo thành chuỗi polymer dài và cứng.

So với in thường cần 24-48 giờ để mực bay hơi dung môi và khô tự nhiên, mực UV chỉ cần 5-10 giây để hoàn tất phản ứng hóa học. Không có giai đoạn chờ đợi, không có bay hơi dung môi, chỉ có sự chuyển đổi tức thì từ lỏng sang rắn.

Nhờ vậy, bản in UV không bị nhòe, không cần thời gian xử lý sau in, và có thể chuyển sang công đoạn tiếp theo (như cắt, gấp, đóng gói) ngay lập tức. Đây là lý do tại sao in UV tiết kiệm thời gian rất nhiều so với các phương pháp in truyền thống.

Máy in UV kiểm soát chất lượng in như thế nào?

Chất lượng bản in UV phụ thuộc vào việc kiểm soát chính xác 3 yếu tố quan trọng. Máy in UV hiện đại có hệ thống tự động để duy trì sự cân bằng giữa các yếu tố này.

Khoảng cách đầu phun – vật liệu là yếu tố đầu tiên cần kiểm soát. Khoảng cách chuẩn thường là 1-3 mm. Nếu khoảng cách quá gần, đầu phun có thể va chạm với bề mặt vật liệu, gây hỏng hóc. Nếu quá xa, mực sẽ bị phân tán trước khi chạm vào bề mặt, làm hình ảnh bị nhòe. Máy in UV có cảm biến tự động điều chỉnh cao độ bàn in để giữ khoảng cách ổn định.

Công suất đèn UV phải được điều chỉnh phù hợp với loại mực và tốc độ in. Công suất quá yếu sẽ khiến mực không khô hết, bản in bị dính tay. Công suất quá mạnh có thể làm cháy hoặc cong vênh một số loại vật liệu nhạy nhiệt. Mỗi loại vật liệu và màu mực cần công suất UV khác nhau.

Tốc độ bàn in phải đồng bộ với công suất đèn UV. In quá nhanh mà công suất đèn không đủ sẽ làm mực không khô kịp. In quá chậm tốn thời gian và có thể làm mực bị “cháy” vì nhận quá nhiều tia UV. Máy in UV hiện đại có phần mềm tự động tính toán tốc độ tối ưu dựa trên loại vật liệu và độ phân giải yêu cầu.

Sự cân bằng giữa 3 yếu tố này giống như việc lái xe – bạn phải vừa giữ tốc độ, vừa giữ khoảng cách an toàn. Máy in UV tốt sẽ tự động điều chỉnh các thông số này để luôn cho ra bản in chất lượng ổn định ở độ phân giải 1440-2880 DPI.

Máy in UV in được trên vật liệu nào?

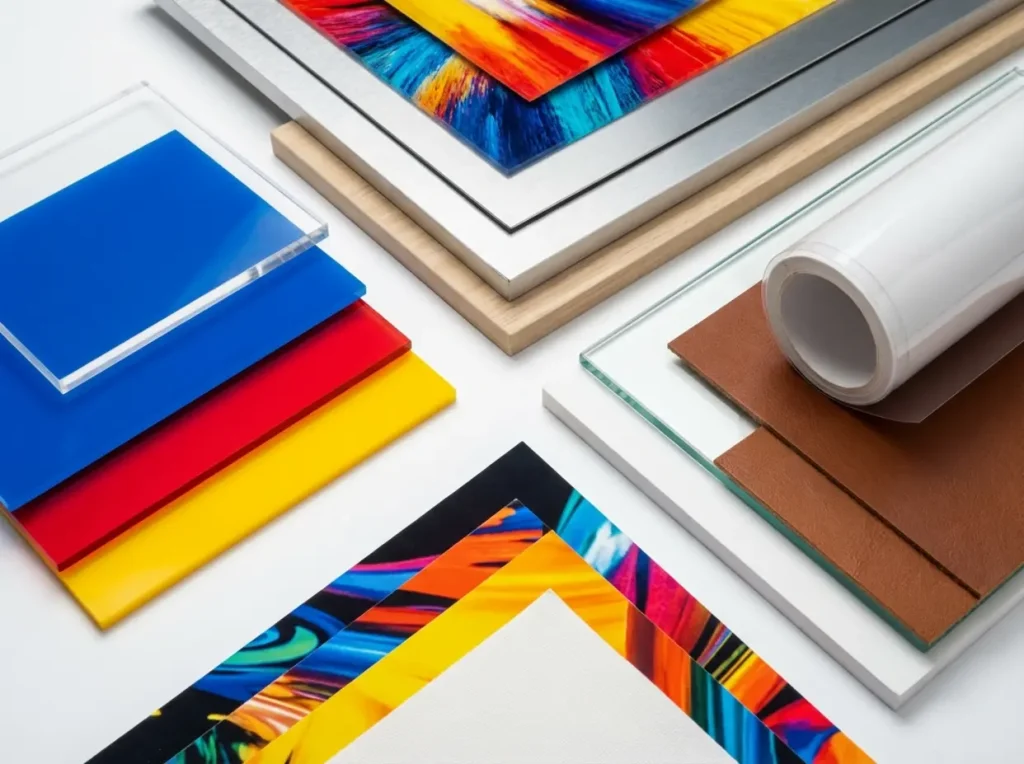

Máy in UV có thể in trên hầu hết các vật liệu có bề mặt phẳng hoặc hơi cong. Điều này là nhờ mực UV không cần thấm vào bên trong mà chỉ bám lên bề mặt.

Nhựa cứng: là nhóm vật liệu phổ biến nhất, bao gồm mica (acrylic), formex (tấm nhựa PVC xốp), PVC cứng, và nhựa polycarbonate. Những loại này thường được dùng làm biển quảng cáo, hộp đèn, standee.

Kim loại: như nhôm, thép không gỉ, và inox cũng in được tốt. Bề mặt kim loại cần được làm sạch trước khi in để mực bám dính tốt hơn. Gỗ và ván ép cũng là lựa chọn phổ biến cho các sản phẩm trang trí nội thất hoặc biển hiệu. Kính có thể in trực tiếp mà không cần lớp phủ trung gian, tạo nên những sản phẩm trang trí độc đáo.

Vải canvas: và một số loại vải dày cũng in UV được, thường dùng cho tranh ảnh chất lượng cao. Da, da giả và một số vật liệu mềm khác cũng có thể in được nếu máy có hỗ trợ.

Tuy nhiên, không phải mọi vật liệu đều in UV được. Vật liệu quá mềm, co giãn nhiều, hoặc có bề mặt xốp sẽ khó in hoặc không in được. Vật liệu cần có độ phẳng nhất định để đầu phun có thể hoạt động chính xác.

Bản in UV có bền không?

Bản in UV có độ bền rất cao, thường bền từ 5 đến 7 năm khi sử dụng ngoài trời. So với in thường chỉ bền 1-2 năm, bản in UV bền gấp 3-5 lần.

Độ bền cao này đến từ cấu trúc đặc biệt của lớp mực sau khi khô. Mực UV tạo thành lớp polymer cứng, bám chắc vào bề mặt vật liệu như một lớp bảo vệ. Lớp polymer này chống được nước, chống trầy xước, và đặc biệt là chống tia UV từ ánh nắng mặt trời – nguyên nhân chính làm phai màu của các phương pháp in khác.

Khi sử dụng trong nhà, bản in UV có thể bền trên 10 năm nếu không tiếp xúc trực tiếp với ánh nắng và độ ẩm cao. Điều này làm cho in UV trở thành lựa chọn lý tưởng cho biển quảng cáo ngoài trời, biển hiệu, và các sản phẩm cần độ bền cao.

Bảng so sánh: Máy in UV và máy in thường

Tiêu chí	Máy in UV	Máy in thường	Chênh lệch
Thời gian khô	5-10 giây	24-48 giờ	Nhanh hơn rất nhiều
Độ bền ngoài trời	5-7 năm	1-2 năm	Bền gấp 3-5 lần
Vật liệu in được	Đa dạng (mica, kim loại, gỗ, kính, nhựa)	Chủ yếu giấy, vải	Linh hoạt hơn nhiều
Phát thải VOC	Thấp (giảm 60-80%)	Cao	Thân thiện môi trường hơn
Độ phân giải	1440-2880 DPI	1200-1440 DPI	Sắc nét hơn
Số lượng tối thiểu	Từ 1 sản phẩm	Thường 100-500 sản phẩm	Linh hoạt hơn

Nguồn: Tổng hợp từ thông số kỹ thuật nhà sản xuất và tiêu chuẩn ISO

Câu hỏi thường gặp

Kết luận

Máy in UV hoạt động dựa trên sự kết hợp thông minh giữa công nghệ phun mực chính xác và tia UV làm khô tức thì. Với 4 bộ phận chính phối hợp nhịp nhàng, máy in UV tạo ra bản in có độ phân giải 1440-2880 DPI, khô trong 5-10 giây, và bền 5-7 năm ngoài trời.

Khác với in thường phải chờ mực khô tự nhiên, in UV sử dụng phản ứng quang trùng hợp để biến mực từ lỏng sang rắn ngay lập tức. Nhờ vậy, bạn có thể in trên rất nhiều vật liệu khó như kính, kim loại, gỗ, nhựa mà vẫn đảm bảo chất lượng cao. Thời gian sản xuất nhanh, không cần xử lý sau in, và phát thải VOC thấp hơn 60-80% – đây là những lý do khiến máy in UV đang trở thành lựa chọn hàng đầu cho các doanh nghiệp cần sản xuất nhanh và linh hoạt.
